Broquero UBL de Jalón Tipo Basculante (Swing)
Tecnología patentada de sujeción mediante mordazas oscilantes accionadas por rodamientos excéntricos.
Broquero UBL de Jalón Tipo Basculante (Swing)
Universal Ball-Lok (UBL) Chuck
Solicitar cotización
Para solicitar precio, disponibilidad o información adicional de este producto, comunícate con nuestro equipo comercial.
mail Ir a contactoDescripción
La serie de broqueros UBL tiene accionamiento de mordazas tipo oscilante, ofreciendo una excelente y amplia gama de usos y fuerza superior de sujeción, así como gran rigidez y durabilidad. Permite una sujeción excelente de piezas loadas o de formas complejas. La serie UBL funciona tanto para sujeción interna como externa en un mismo broquero solo girando los actuadores.

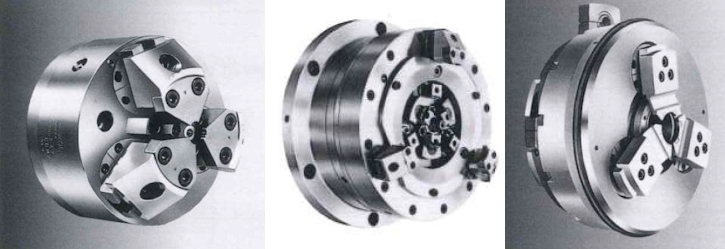

Existen 3 variantes de la familia UBL:
- Tipo centralizante (centralizing): tipo centrípeto - agarre genérico de referencia
- Tipo compensante (compensating): tipo decentrado (offset) con hoyo de referencia (boss hole)
- Tipo encendido-apagado (On-Off): tipo cambio rápido (switchover)
Otras características estandar: opciones de 2, 3 y hasta 6 mordazas -diseño especial-, acción larga (long stroke), amplio hoyo de paso y actuador de diseño especial (propietario)
Ventajas:

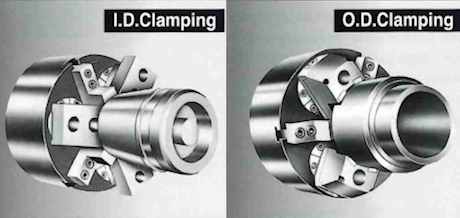

- Agarre interno o externo con el mismo chuck: cambiar el tipo de agarre solo requiere rotar los actuadores sobre las rótulas180°.
- Función de "jalón" (Pull-Back) sobre la pieza de trabajo: la mecánica del broquero hace que la pieza de trabajo sea retraida hacia el broquero aumentando la estabilidad de corte.
- Función de "empate" (Equalizing) en mordazas: permite que las mordazas se ajusten a superficies desiguales automáticamente.
- Agarre eficiente en piezas anguladas con poco espacio: facilita el agarre de piezas con hasta 10° de superficie, y con poco áreas reducidas de donde agarrarse.
- Aumento de tiempo de vida del sistema de agarre: el diseño de los actuadores tiene menor promedio de desgaste comparado con sistemas de mordazas tipo dovetail.
- Partes comunes con stock continuo: el diseño de los broqueros T.C. SOUL comparten piezas lo que permite tener siempre refacciones en inventario.
- Diseño propietario a prueba de filtraciones: resitente a la contaminación externa.
Información técnica
UBL Tipo centralizante:El broquero autocentrante tipo UBL utiliza la zona de sujeción como referencia de concentricidad y la cara de tope como referencia de posición axial.
|
UBL Tipo Compensante:El mandril autocentrante de tipo compensador UBL sujeta las piezas mediante mordazas distribuidas uniformemente a lo largo de su circunferencia, logrando una distribución óptima de la fuerza de sujeción entre los puntos de centraje o el alojamiento (buje/orificio). Estos mandriles ofrecen una excelente relación coste-rendimiento para piezas de formas complejas y permiten la incorporación de mecanismos de sujeción sofisticados.
|
UBL Tipo Encendido-Apagado:Por lo general, las piezas que requieren tanto agujeros como centros como referencia necesitan mandriles distintos para cada operación. Los modelos de tipo ON-OFF están diseñados para satisfacer estas diversas necesidades, permitiendo el cambio mediante una simple llave en L. Los modelos UBL de tipo ON-OFF están estandarizados para mandriles de 10 y 12 pulgadas, por lo que se recomienda tener muy en cuenta los requisitos dimensionales.. |
Aplicaciones
- Sujeción de piezas de trabajo complejas para alta producción
- Sujeción de piezas de trabajo con geometrías complejas o desbalanceadas
- Sujeción de piezas tanto para tornos manuales como CNC
